令和3年秋期試験問題 午前Ⅱ 問4

四つの表の関係を表すE-R図として適切なものはどれか。ここで,実線の下線は主キーを,破線の下線は外部キーを表す。

  • 04a.png
  • 04i.png
  • 04u.png
  • 04e.png
正解 問題へ
分野:テクノロジ系
中分類:データベース
小分類:データベース設計
解説
E-R図においてエンティティ間の多重度が"1対多"であるとき、それを関係データベースに変換すると、"1"側のエンティティが主キー属性を持つ表、"多"側のエンティティが外部キーを持つ表になります。逆から捉えれば、表間に主キーと外部キーの関係があるとき、その2つの表は、主キー側の表が"1"、外部キー側の表が"多"の多重度の関係を持つということです。

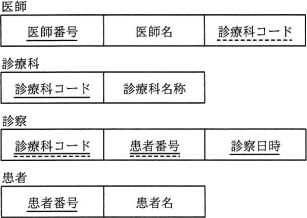

これを踏まえて、設問の表に多重度の関係を書き加えると次のようになります。
この関係を適切に表しているE-R図は「イ」です。
